Regulační ventilyZdvihové ventily a vestavby pro kritické podmínky

• určen pro velké tlakové spády, kde může být nastávat kavitace a zároveň je médium znečištěné pevnými částicemi
• typická aplikace napájecí kotlová voda
• vícestupňová kuželka
• rohové, přímé provedení

• určen pro nejnočnější erozivní a korosivní média, flashing apod.a to i pro velké tlakové spády
• různá materiálová provedení včetně keramických materiálů velmi odolných proti otěru
• sedlo protáhlé do tvaru Venturiho trubice

Katalogový list -> ZDE

Mark 200 je jedním z nejdynamičtějších regulačních ventilů Flowserve. Je navržen tak, aby pokrýval široké spektrum nejrůznějších vestaveb. Mark 200 umožňuje lepší regulaci při současném výrazném snížení hluku a kavitace. Ventil je dodáván od 2“ do 16“ a v tlakové třídě class 900-2500,

Vysokotlaký, s o 20% až 60% vyšší průtočností než srovnatelné ventily.

Kavitace tlumení / hluku

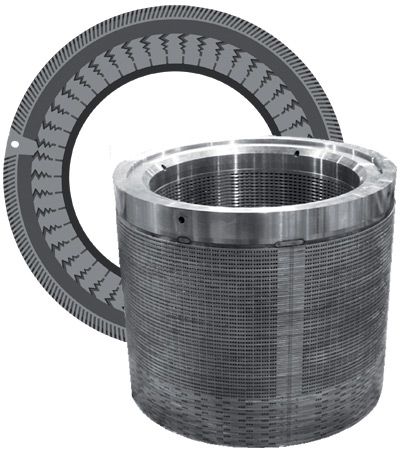

Mark 200 je ideální řešení pro zvládnutí vysokého tlaku, vysokého rozdílu tlaků, je potřeba velké Cv, odhlučnění a regulace kavitace. Jeho výbava zahrnuje vestavby jako CavControl, ChannelStream, MegaStream, Stealth a TigerTooth.

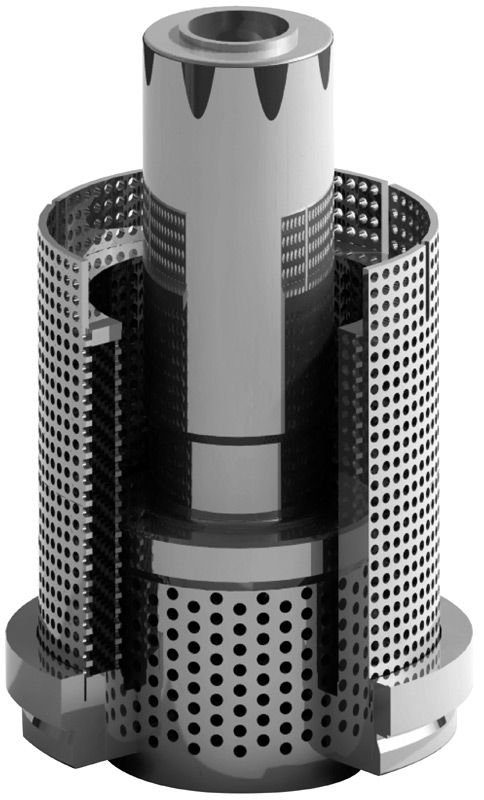

• slouží ke snížení kavitace a kavitačního poškození
• odvádí kavitační bubliny od kovových povrchů do prostředku koše- směřuje bubliny proti sobě

• eliminuje kavitaci rozdělením extrémního tlakového spádu do řady menších tlakových spádů

• zmenšuje kavitační poškození tím, že odvádí kavitační bubliny od kovových povrchů do prostředku děrované kuželky

• eliminuje kavitaci rozdělením extrémního tlakového spádu do řady menších tlakových spádů
• určena pro velmi malé průtoky

• snižuje mírný hluk zmenšením rychlosti média, čehož je dosaženo vícenásobným rozdělením tlakového spádu a následným uvolněním
• koš kolem kuželky
• desky umístěné na výstupu z ventilu

• snižuje kritický hluk zmenšením rychlosti média, čehož je dosaženo vícenásobným rozdělením tlakového spádu a následným uvolněním
• eliminuje kavitaci rozdělením extrémní tlakového spádu do řady menších tlakových spádů
• konstrukce umožňuje jednoduché čištění

• snižuje kritický hluk vzniklý kvůli vysokému tlakovém spádu zmenšením rychlosti média, čehož je dosaženo vícenásobným rozdělením tlakového spádu a následným uvolněním

• výkonné modulové konstrukce
• jednoduché vylepšení pro standardní provedení bez nutnosti výměny vestavby
• Xstream- pro plyny, páry a kapaliny. Snížení hluku až o 20 dBa v závislosti na provozních podmínkách
• SilentPack- pro plyny a páry. Snížení hluku až o 18 dBa v závislosti na provozních podmínkách.

• děrovaná nebo parabolická kuželka je vedena jedno- až třístupňovým tlumičem

• snižuje hluk vzniklý kvůli vysokému tlakovém spádu zmenšením rychlosti média, čehož je dosaženo vícenásobným rozdělením tlakového spádu a následným uvolněním
• eliminuje kavitaci rozdělením extrémního tlakového spádu do řady menších tlakových spádů
